設定使用 Brother 標籤機從 PLC 列印

本指南概述如何使用 Brother 標籤機從可程式邏輯控制器 (PLC) 設置列印 Brother 支援使用 P-touch Template 指令透過 PLC 列印，允許將可變數據插入存儲於標籤機中的預定範本中。

免責聲明：本頁說明僅適用於 PT 系列、QL 系列、TD-2 系列和 TD-4D 系列。

目錄：

1. Brother 提供的內容
2. 設置從 PLC 列印的步驟
   1. 範本創建和傳輸
   2. PLC 程式設計
   3. 連線設定
   4. 測試和故障排除
3. 如何嘗試樣本程式的簡介 (Ethernet)
   1. 前提背景條件
   2. 下載和配置樣本程式
4. 重點小結

Brother 提供的內容

Brother 提供了多種資源來整合其標籤機與三菱電機 PLC，包括：

• 用於 Brother 標籤機和 PLC 通訊的樣品測試階梯程式。
• 說明使用連接線或以太網連接進行整合步驟的手冊。
• 可用於 Brother PT 系列、QL 系列、TD-2 系列、TD-4D 系列等的範本。

這些資源允許使用者透過 PLC 配置列印，使用 P-touch Template 指令，允許替換標籤機中範本內的可變數據。

設置從 PLC 列印的步驟

步驟 1：範本創建和傳輸

創建標籤範本： 使用 P-touch Editor 設計標籤範本。

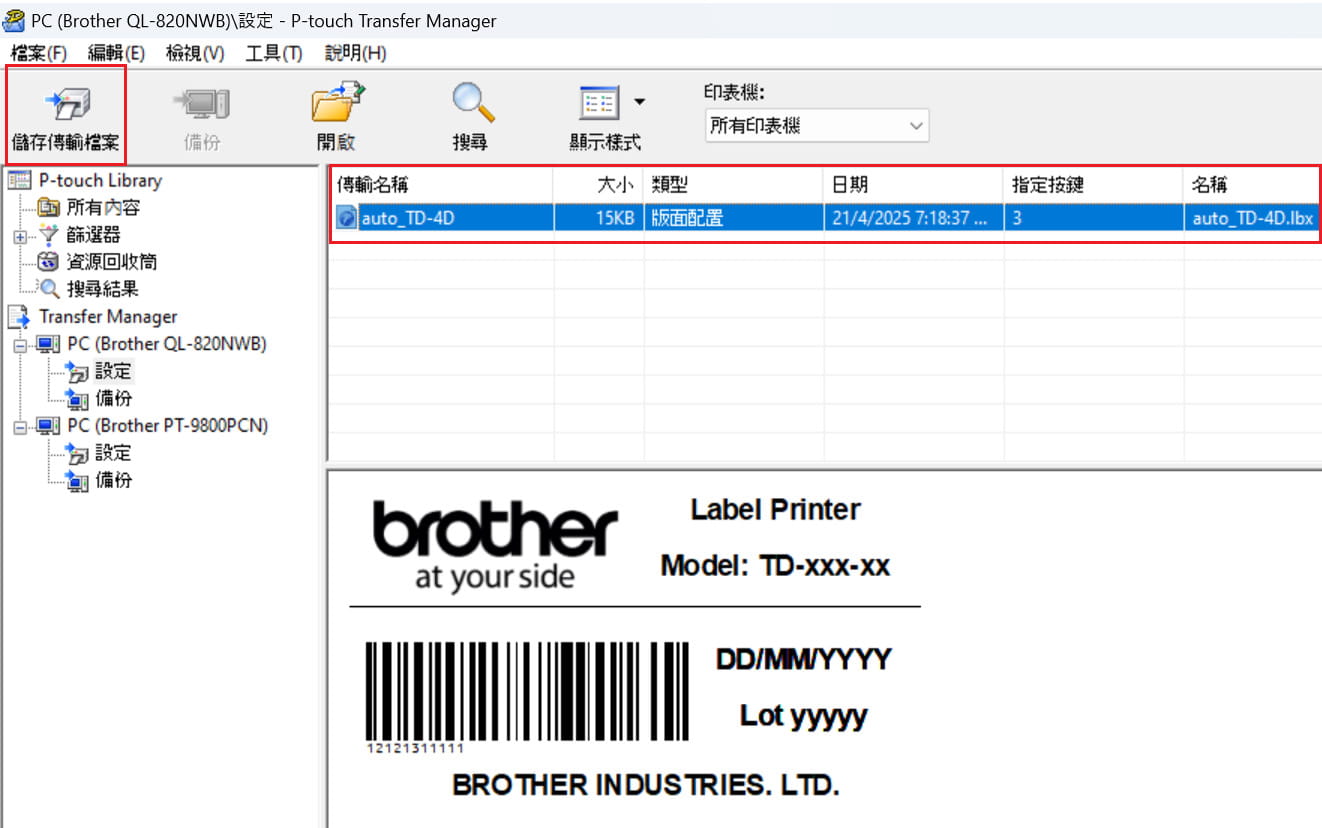

將範本傳送到標籤機： 使用 P-touch Transfer Manager 將範本傳送到標籤機。

指定範本編號： 每個範本應在標籤機中分配一個特定的範本編號。

步驟 2：PLC 程式設計

開發 PLC 程式： 使用 GX Works3，開發 PLC 程式，在滿足特定條件時觸發 P-touch Template 命令。

使用範例程式： Brother 提供一個範例階梯程式作為參考，其中包含傳送變數數據到標籤機並啟動列印的命令。

步驟 3：連線設定

連接線： 在 PLC 和標籤機上設置 RS-232C 通信設置。

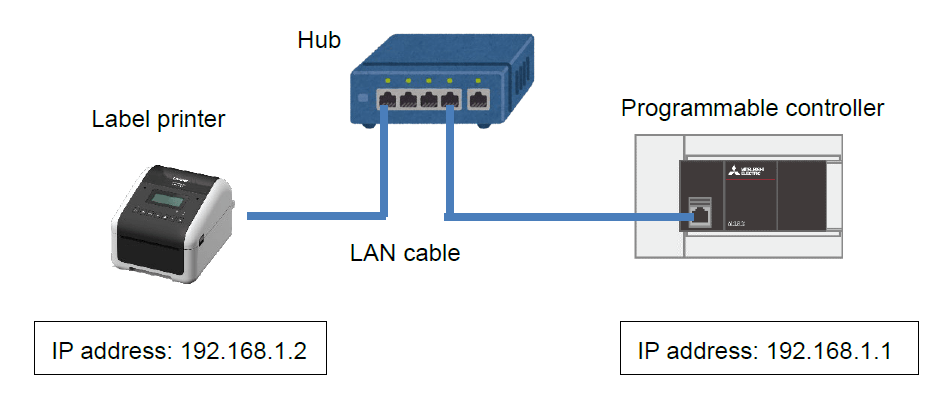

以太網連接： 確保 PLC 和標籤機的 IP 配置正確。

步驟 4：測試和故障排除

測試設置： 觸發 PLC 程式，確保標籤機能正確地列印具有動態數據的標籤。

參閱手冊： Brother 提供的手冊包含在測試期間發生問題時的故障排除提示。

試用樣本程式的簡介 (Ethernet)

Brother 提供了詳細的樣本程式，用於通過以太網連接三菱電機 PLC 進行列印設置。

前提條件

• PLC 程式設計知識：用戶必須具備 Mitsubishi Electric PLC 程式設計經驗，特別是在階梯程式設計、結構化文本（ST）和功能區塊（FB）語言方面。
• 軟體：需要熟悉 GX Works3 開發工具。

下載和配置樣本程式

1. 下載必要的軟體：

從 Brother 支援網站安裝標籤機驅動程式、P-touch Editor 和印表機設定工具
https://www.brother.tw/zh-tw/support

2. 下載範例程式：

在此處下載 PLC 樣本程式

3. 配置範本範本：

開啟 "brother-labelprinter-ptdt" -> "1. Program" -> "SampleTemplate"，使用 P-touch Editor 在標籤機上開啟範本。

根據需要調整標籤佈局，選擇特定的 Brother 標籤印表機型號並儲存更新後的模板。

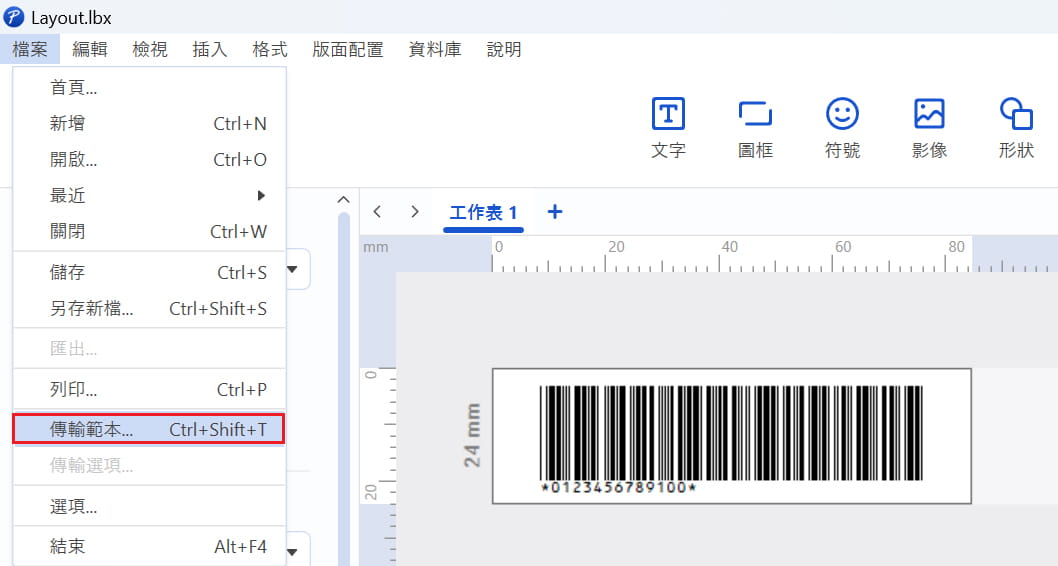

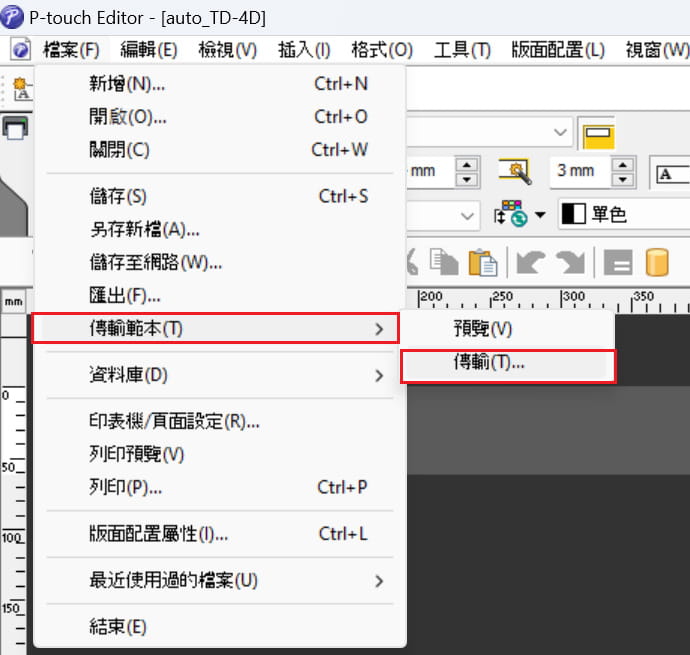

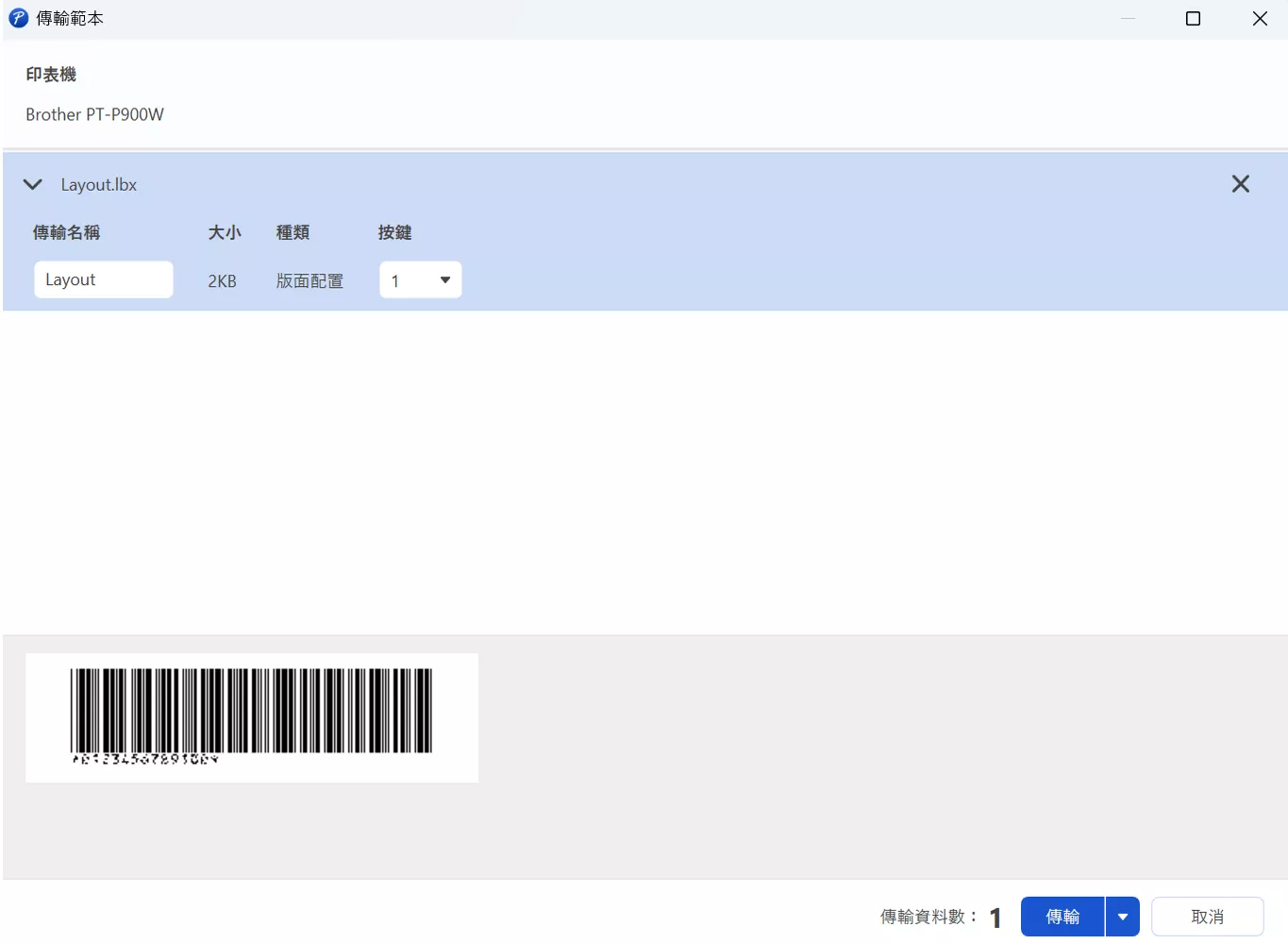

4. 範本傳輸：

使用 P-touch Editor 將範本傳送到標籤機，並確保密鑰分配與 PLC 程式中引用的範本編號匹配。

5. 配置 PLC 程式：

將範例程式載入 GX Works3.
調整 CPU 參數並註冊模組標籤以用於連接線或以太網通訊。

6. 附加配置步驟：

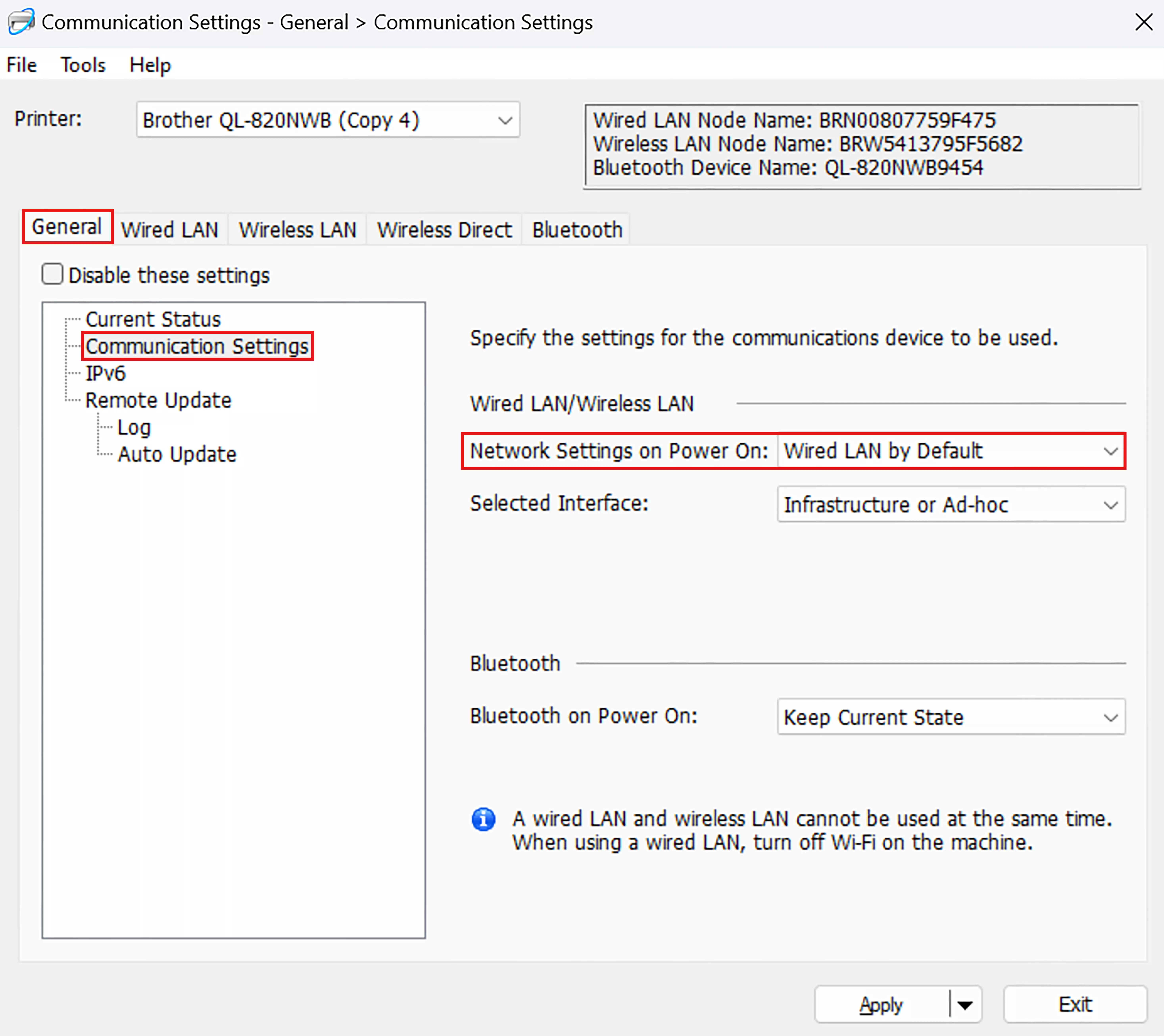

禁用標籤機上的 WiFi 以防止連接衝突。

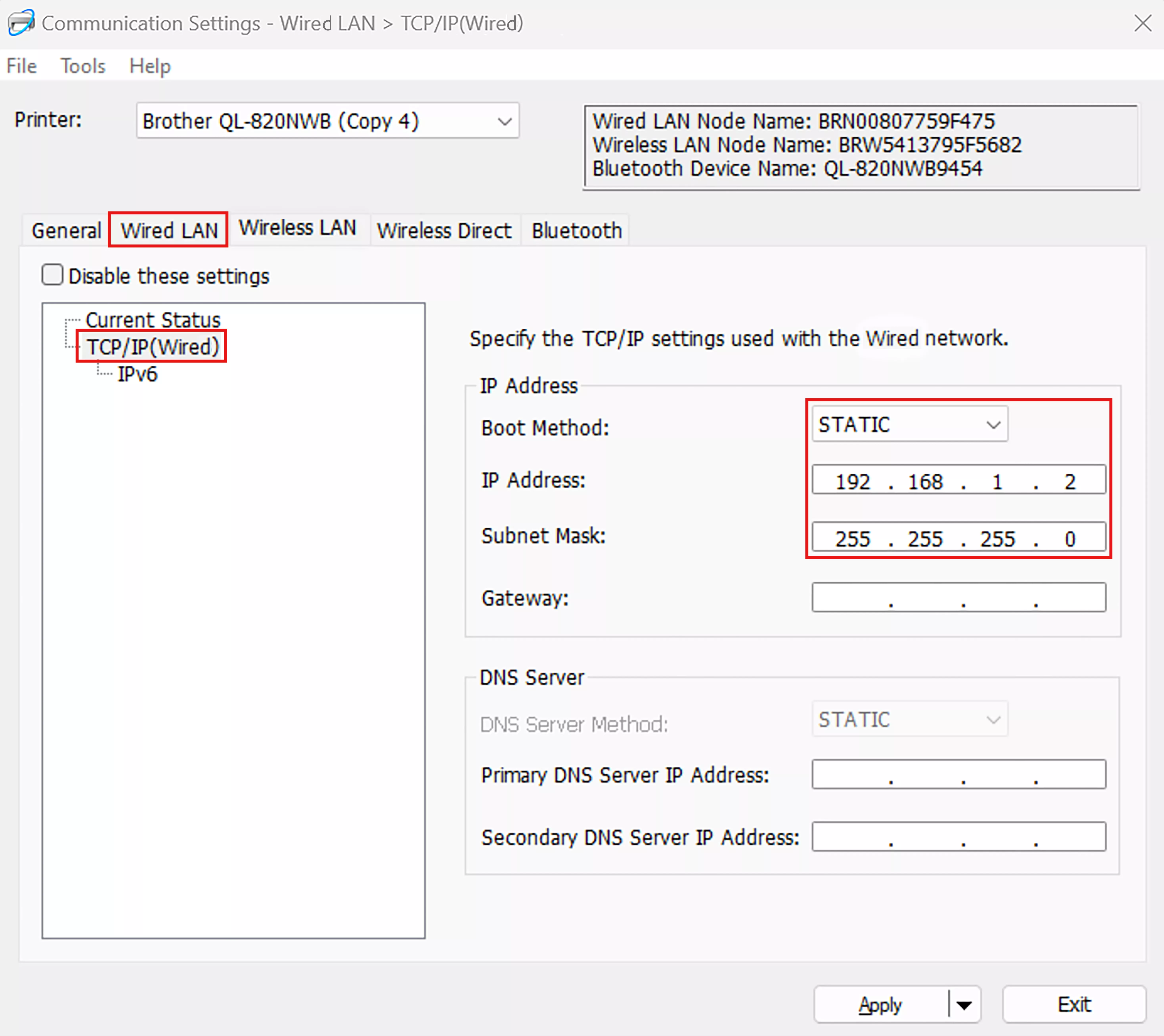

按照手冊中所示，為以太網連接設置標籤機 IP 位址。

7. 執行和測試：

執行 PLC 程式並觸發條件以傳送 P-touch Template 命令。 驗證標籤機是否正確列印來自 PLC 的動態數據標籤。

重點小結

使用 Brother 標籤機從 PLC 設置列印包含創建範本、編程 PLC 以發送 P-touch Template 指令，以及配置 PLC 和標籤機之間的連線。

Brother 提供全面的資源，包括範例程式和手冊，指導用戶完成此過程。 透過遵循這些步驟，生產環境可以精簡其標籤流程，並確保基於 PLC 的動態數據準確創建標籤。
